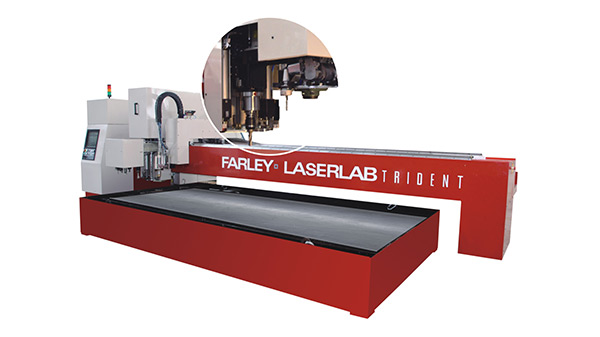

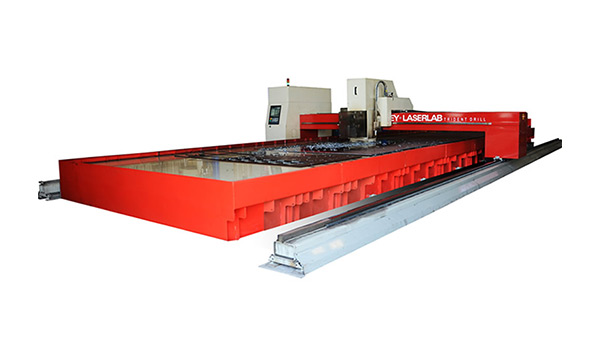

TRIDENT DRILL 數控鉆切一體機
等離子設備
Trident Drill數控鉆切一體機系列是具有高技術含量的新產品,2013年,該產品獲得湖北省科技進步三等獎,其獨特的結構將板材的熱加工和冷加工有機地結合在一起,一次裝夾完成板材切割下料、鉆孔、攻絲等多道工序,有效提高工效達60%以上。
Trident Drill數控鉆切一體機系列是具有高技術含量的新產品,2013年,該產品獲得湖北省科技進步三等獎,其獨特的結構將板材的熱加工和冷加工有機地結合在一起,一次裝夾完成板材切割下料、鉆孔、攻絲等多道工序,有效提高工效達60%以上。
產品特點
1、CNC控制全自動鉆孔裝置
CNC控制的全自動獨立初始高度感應系統,以及全自動升降功能的鉆孔裝置,與數控等離子設備相結合。Trident Drill數控鉆切一體機延續了Farley所特有的高剛性整體橫梁結構,能在等離子切割機單橫梁結構上實現鉆孔、攻絲的復合加工,并進行實時監控,提高工效達60%以上。
2、速度和能量的結合
Trident采用高剛性整體支架式鋼結構橫梁。在同樣的截面積上,它能承受的重量是同行業的5倍,低導軌和高橫梁的結構確保了設備的穩定性和加工效率,并帶有8個圓盤式刀具的鉆孔裝置,使得在同一機器上能夠流暢地實現多個工藝流程的操作,并且能在程序控制下自動換取刀具,由此省去了多次上下料的過程。
3、高加速度,無熔渣切割
在拐角處切入切出時,要求高的加速性能,TridentDrill采用了強大的機床標準交流伺服驅動系統,齒條和齒輪驅動系統和特別剛性的機械結構,妥善解決了高速度帶來的慣性、系統振動、驅動系統磨損加大、切割質量下降等問題。
行業應用
該機型廣泛應用于:礦山機械、選煤機械、鋼構鐵塔、工程機械、環保機械、動力機車、金屬制造、來料加工等多個行業。
TRIDENT DRILL數控鉆切復合機 | |
---|---|
有效切割寬度 | ≤5m |
有效切割長度 | ≤48m |
刀柄型號 | BT40 |
切割厚度范圍 | 1-80mm |
定位精度 | +/- 0.2mm |
重復定位精度 | +/- 0.1mm |
最大空行速度 | 25m/min |
切割速度 | 0-6m/min(根據電源功率及板厚) |
割炬升降行程 | 250mm |
斷面垂直度 | ︱1-2︳° |
主軸扭矩 | 60NM |
最大鉆削功率 | 10.5kw |
最大鉆速 | 4500 rpm(主軸內冷) |
可編程序進給量 | 0.05-3 mm/rev |
壓緊力 | 3000N |
最大一次鉆孔孔徑 | 35mm |
最大攻螺紋直徑 | 20mm(碳鋼) |
可配割炬項目 | 等離子、火焰、劃線(噴粉/噴墨)、鋼針打印、鉆孔裝置 |
等離子電源選項 | 美國海別得精細等離子系列、德國凱爾貝類激光系列等 |
備注:本公司保留對上述參數更改的權利。若您對機器有特殊要求,我們可專門定制,歡迎來電400-888-8866洽談。
